冷凝器铜管能不能不停机清洗：胶球在线清洗看球径、收球率、旁路三个关口

冷水机组用久了，冷凝器这一端换热往下走，原因不是一锅粥：有硬垢，有管壁上的软性沉积，也有气堵和脏堵。这篇说一件具体的事——冷凝器铜管能不能不停机清洗。结论先给：管壁沉积这一类，系统条件允许在线清洗的，就没必要停机刷管；干这件活的设备是 冷凝器胶球自动清洗装置，厂内定的清洗方式是旁路在线循环清洗。但能不能不停机，要看三个关口：球径跟铜管内径匹不匹配、球收不收得回来、旁路和水条件具不具备。三个关口都过得了再谈在线，有一个过不了就老实安排停机。

先划清边界：站内 换热器效率下降：结垢、堵塞、气堵怎么分清 那篇讲的是怎么判断毛病出在哪一路，这篇讲的是设备本身怎么选、怎么用。机组里换热的另一路——板换，从选型到投运管理可以翻 板式换热器在暖通空调工程中的应用与全流程管理，机组本身看 板式换热器及机组。文中的设备数字取自厂内选型表，属技术条件下的设计口径，实际随水质与工况浮动。

一、这套装置是怎么干活的

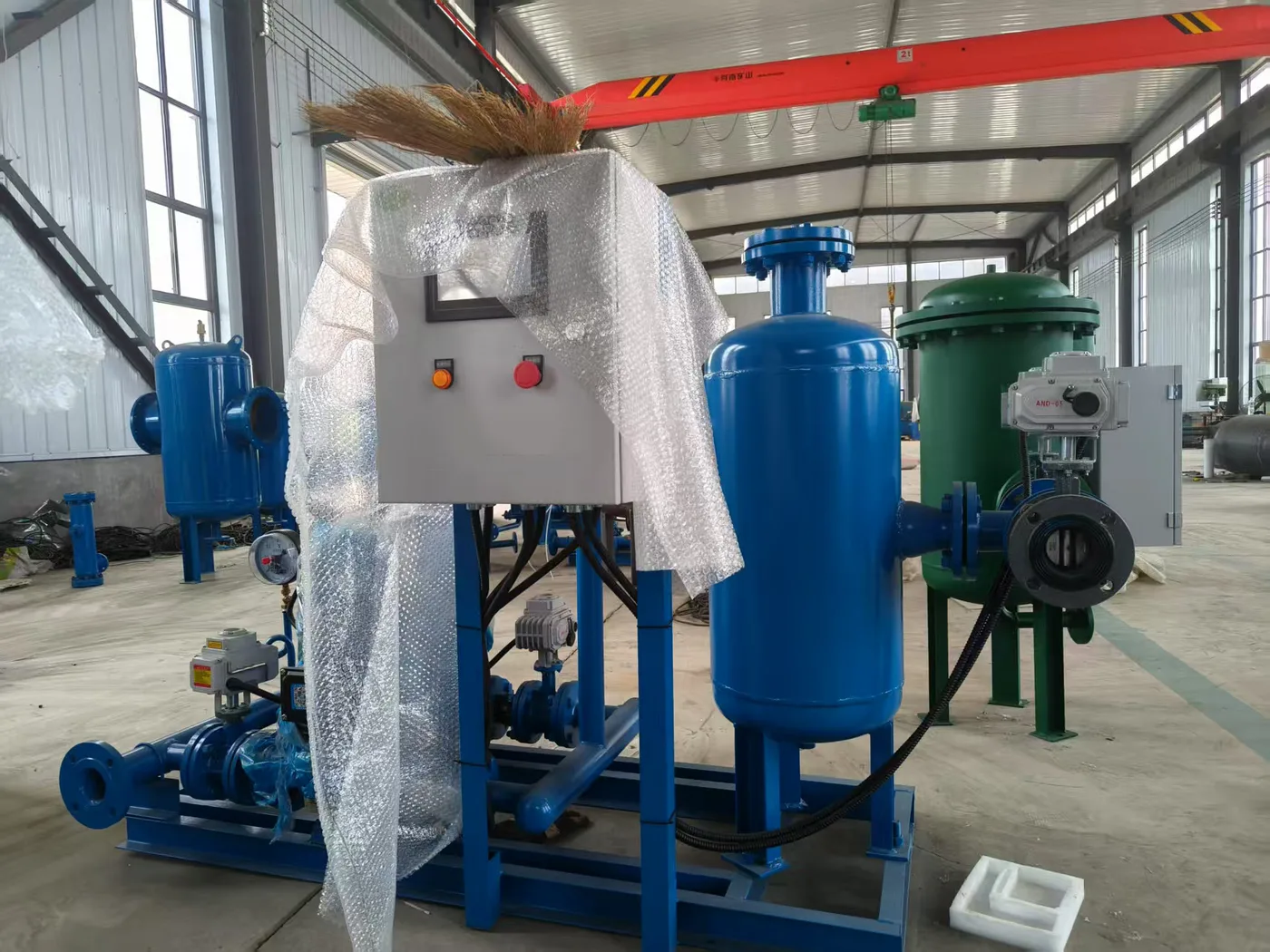

道理不绕：把一批与铜管内径匹配的海绵胶球，随冷却水送进冷凝器的管程。球比管子略大，被水压压缩着挤过每一根铜管，一路把壁面上的软性沉积擦下来；球和水从管的另一头出来，进到收球器被拦下收回，再送进下一轮循环。擦下来的东西随冷却水排走，球是反复用的。厂内定型口径：型号 NTQX-150~NTQX-600，收球器规格 DN150~DN600，设备外形 HGLNQ：A1380×B325×H1200~1500mm。这几个数只回答“机组接管对应哪个规格、机房摆不摆得下”，球径数不在表里，后面细说。

“旁路在线循环清洗”这八个字要拆开读：机组不停，装置占用一段旁路冷却水，把球送进冷凝器转圈。它不是往整个冷却系统里撒球，也不是停机腾出管子来刷。占用的是水路的条件，换来的是不停机的清洗——这笔交换划不划算，正是下面三个关口要回答的。

二、关口一：球径要按铜管内径配

胶球清洗靠的是“过盈”：球径略大于铜管内径，球被压成椭圆形挤过去，整个圆周擦过壁面。球小了，从管子中间顺顺当当穿过去，壁面碰不着，等于白跑；球大了过头，挤压量超限，球可能卡死在管里，那条管从此不参加换热。所以选球只有一个依据——这台冷凝器的铜管内径，加上管壁的实际状态。

球径的具体数值，以随机配置清单和厂家核对为准，这篇文章不替谁报数。现场要守的是三条规矩：新机组投运时，把冷凝器型号、铜管内径、管长、装球数量写进台账；补球换球按同一口径来，不同球径、不同厂家的球不混着倒；定期数一遍球。球是耗材，跑一阵会磨小，球径缩水到擦不住壁面，收球率再好看也清不下来，这是“明明天天在洗、端差还是慢慢上去”的常见原因之一。

三、关口二：收球率——收不到球就是白跑

收球器装在冷凝器冷却水出口这一侧，规格对着冷却水管通径从 DN150~DN600 里挑，任务是把每轮循环的球拦下来送回装置。收球率上不去，一是球越跑越少、擦壁越来越弱，二是跑出去的球本身是隐患。装置上一般有观察窗或计数手段，投运初期先把一个循环周期能收回多少摸出来，以后按趋势看。

1. 先看收球器：滤网有没有破损、有没有被草屑黏泥糊住，糊住会漫球，破损会漏球。
2. 再看阀位：旁路阀、进出水阀的开度和投运记录对一遍，动过的恢复原位。
3. 核流量与压差：球靠压差挤过铜管，压差不足球不进管，流速过高球来不及擦壁就被带走，还容易被滤网糊住。
4. 数球：装球总数、现有球数、磨碎的小渣，对一遍账。
5. 查冷凝器端：球卡进铜管，这条管就堵了，回水室里有碎球要清理干净，再决定继续用还是交厂家处理。

丢球的账要当天记。连续几次收不齐，就别再凭感觉补球凑数，把台账、现场照片发过来核对，比在机房里猜来猜去省时间。

四、关口三：旁路与水条件

这台装置不是挂上去就能跑，它吃的都是水路的条件：机组不停机的前提下，得能切出一段旁路水量走装置；进出水要有能操作、能检修的阀门；投运后整条冷却水路的压损会增大，这段压损要对着冷却水泵的扬程余量核一遍。泵本来就很紧、管路又没有像样的阀门位置的，先改造水路再谈在线清洗，别硬上。

四种情况不适合胶球在线清洗，直说：

• 管内已经是硬垢。海绵球擦不动水垢和矿物质硬层，得先安排化学清洗把垢溶掉，再谈维持，两件事的分工站内另有一篇：化学清洗和物理防垢是两件事：先判垢，再排渣，后谈维持。
• 水里有油污。油膜让球打滑、让海绵球提前老化变质，擦不下来还会把胶路搅成一团。
• 铜管已经破裂、内漏。水侧和冷剂侧串了，清洗条件不存在，先修管。
• 冷却水悬浮物超标。草屑泥沙黏泥跟着球一起往管里送，滤网糊得快、收球率垮得快，先把水质摁住。

后面这两条说的是同一件事：胶球清洗管的是“维持”，壁面刚沉积就擦掉；源头的水质管理得有人管。组合处理水走 全程综合水处理器，只处理 1%~5% 水量的旁流走 旁流水处理器，两台设备在 其他水处理设备 和 循环水处理 两个栏目下都有页，物理法与加药的边界各篇里写得很明白，这里不重复。

五、三种清洗方式摆在一起比

三种办法不是互相顶替的关系：硬垢先化学清洗，之后靠胶球在线维持，定期停机捅刷兼做通管检查，各管一段。把它们排到一张停机与维护计划里，比单选哪一个都稳。

六、清洗效果怎么验证

看三个线索，都别当承诺值用。一看端差：冷凝温度和冷却水出水温度之间的差值，在线清洗起效时端差应回落；端差一直往上走，说明擦壁力度不够或者结的是硬垢。二看冷凝压力：同样负荷、同样冷却水进水温度下，冷凝压力比前一阶段低了，说明换热顺了。三看机组电量水平：这两个月同样天气、同样负荷下机组吃不吃电，是个粗线索。

核对效果遵守三条：对同一台机组的投运初期基线核，不跟隔壁项目比；负荷、冷却水进水温度、运行时段接近了才比；端差、冷凝压力的记录定人定时，写成台账。清洗到位以后变化稳不稳、球耗快不快，都记在同一本台账里，下次核对就有着落。

七、要我们核对时，请提供这几样

• 冷凝器型号，铭牌拍照最清楚。
• 铜管内径与管长，图纸或随机表里有。
• 冷却水流量，泵铭牌加现场读数的都可以发。
• 冷却水进出水管布置，有无三通、闸阀位置拍几张照片。
• 水质情况：悬浮物、硬度、有没有油污，有化验单发化验单，有观察窗的照片也发。

这些字段对着报，球径匹配、收球率目标、旁路怎么切，都有依据可以核算。也可以直接走 选型工具，或联系 服务支持 提交。在线清洗解决不了的那一段——判故障、除硬垢——站内前面提过的两篇讲得细，搭配着看。
